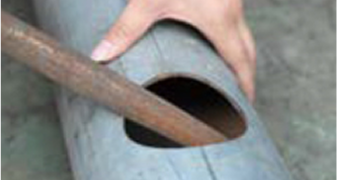

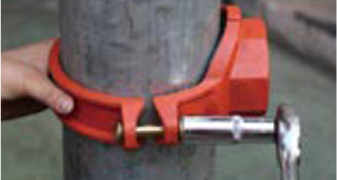

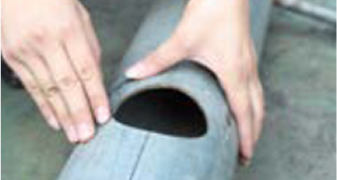

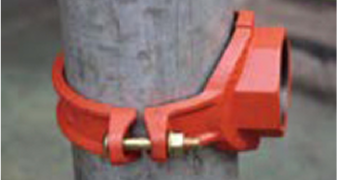

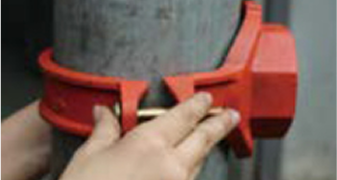

วิธีการติดตั้งข้อต่อรัดแยกสามทาง
(Grooved Mechanical Tee)
(Grooved Mechanical Tee)

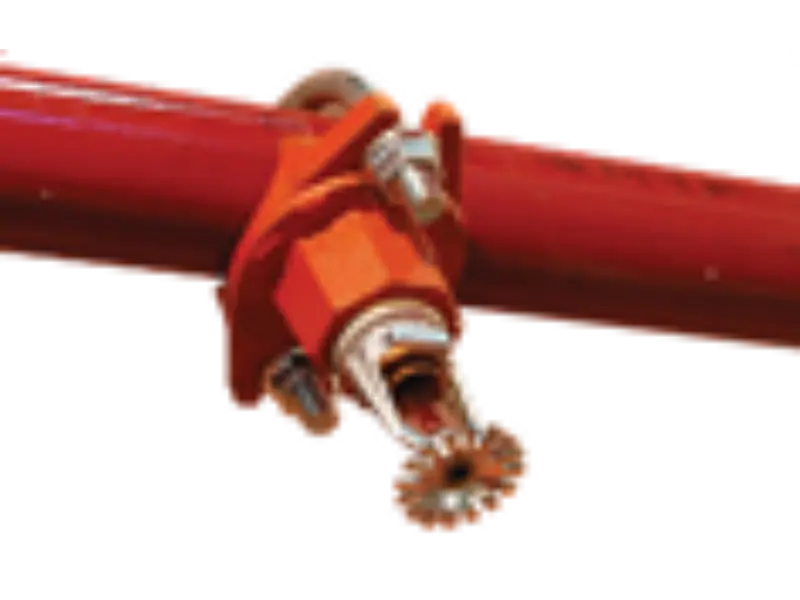

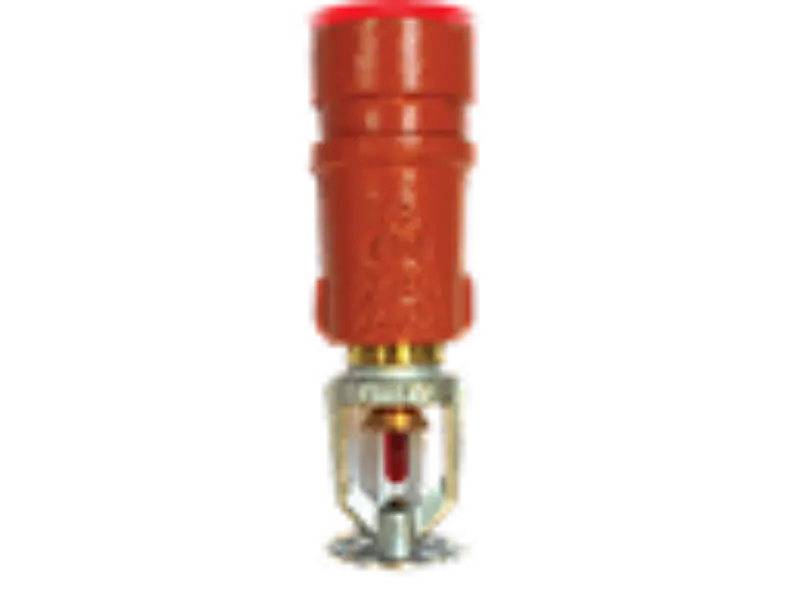

วิธีการติดตั้ง
U-Bolt Mechanical Tee
U-Bolt Mechanical Tee

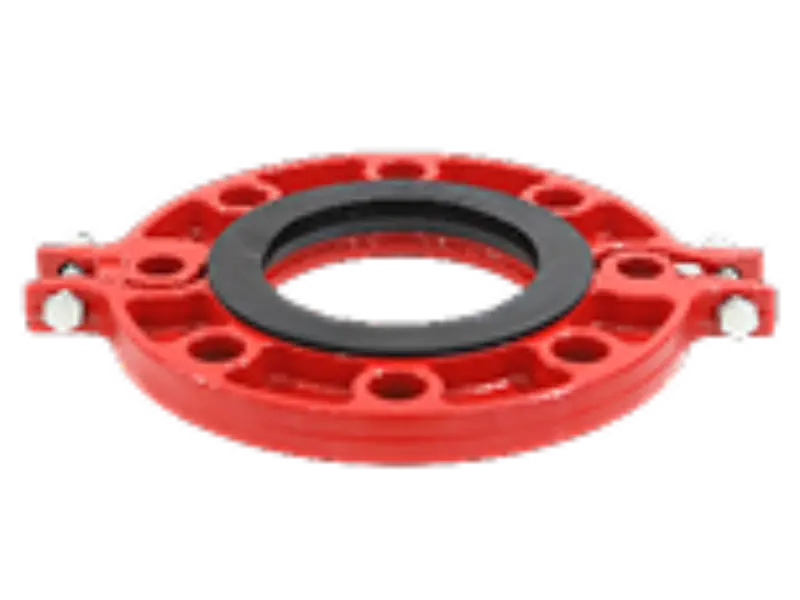

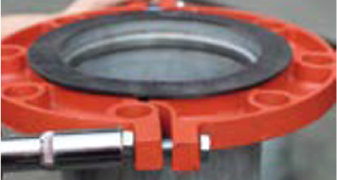

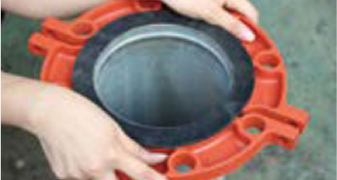

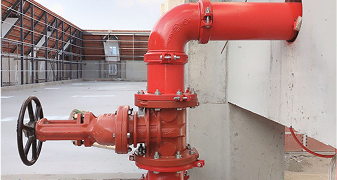

วิธีการติดตั้งหน้าจาน
(Grooved Flange)
(Grooved Flange)
วิธีการติดตั้ง
Rigid และ Flexible coupling

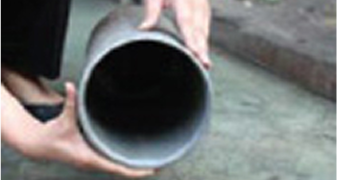

เตรียมท่อที่จะติดตั้ง
ตรวจระยะร่องกรู๊ฟ และปลายท่อไม่ให้มีคมเหล็ก เพื่อป้องกันการรั้วหลังติดตั้ง

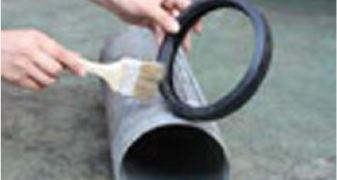

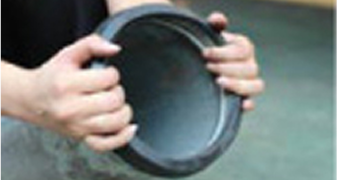

ทา Lubricant
ทา Lubricant ที่ไม่มีส่วนผสมของน้ำมัน ที่ขอบประเก็นยางให้ทั่ว

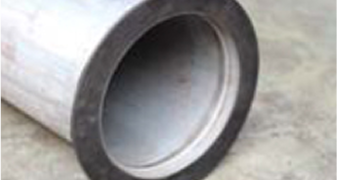

สวมประเก็นยาง
สวมประเก็นยางเข้ากับท่อที่เตรียมไว้ ไม่สวมทับร่องกรู๊ฟ โดยให้ปลายท่ออยู่บริเวณกึ่งกลาง ของประเก็นยาง
จัดตำแหน่ง
นำท่ออีกเส้นที่เตรียมไว้ มาต่อเข้ากับท่อที่ใส่ประเก็นยาง รักษาระยะให้ประเก็นยางอยู่ตรงกลาง ระหว่างท่อทั้ง 2 เส้น

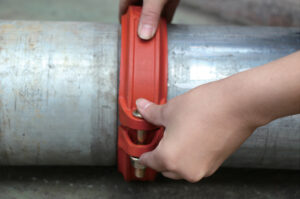

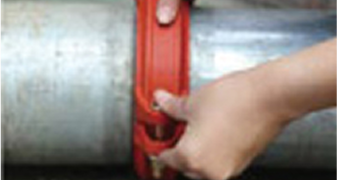

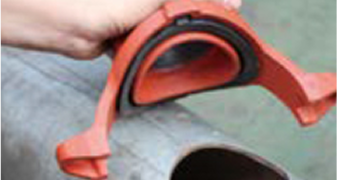

ประกอบ Coupling เข้ากับท่อ
ประกอบ Coupling ทั้ง 2 ส่วน ครอบทับประเก็นยางที่ติดตั้งไว้ก่อนหน้า โดยตัวสลักจะลงระยะร่องกรู๊ฟประกบสนิทกัน จากนั้นใส่น็อคตัวผู้ลงในรูน็อตทั้ง ซ้าย-ขวา

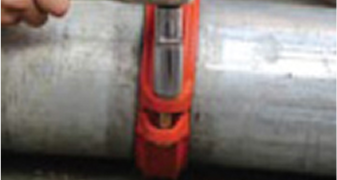

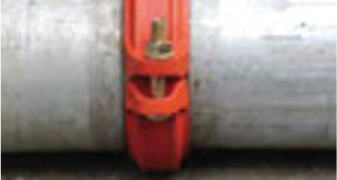

ขันน็อตให้แน่น
ขันน็อตตัวเมียสลับซ้าย – ขวา สลับกันจนแน่นเป็นอันเสร็จ

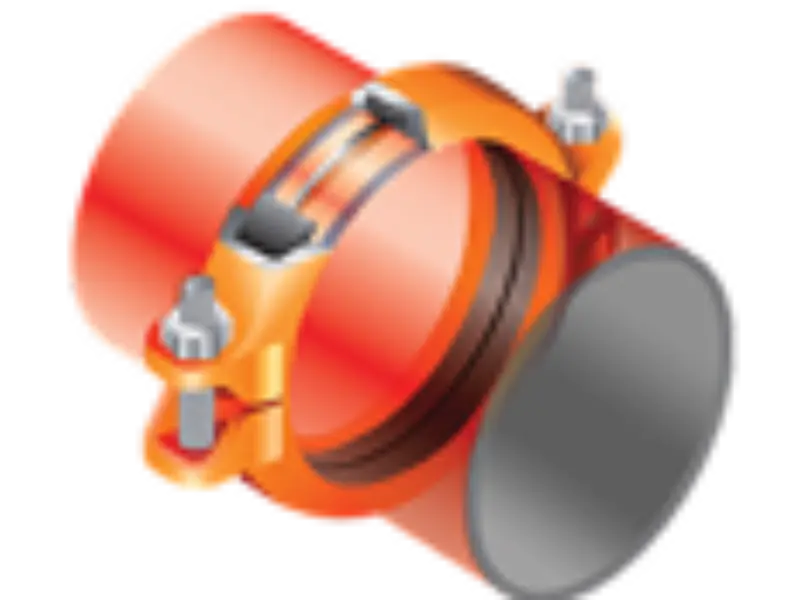

เสร็จสิ้นการติดตั้ง Rigid coupling
ข้อต่อคัปปิ้งแบบยึดแน่น ไม่สามารถขยับได้หลังการติดตั้ง อาจมีระยะห่างไม่ถึง 1 มม ระหว่างตัวเรือน ซึ่งไม่สามารถเห็นประเก็นยางภายใน
