คัปปลิ้งท่อ Grooved Coupling ทดแทนการเชื่อม

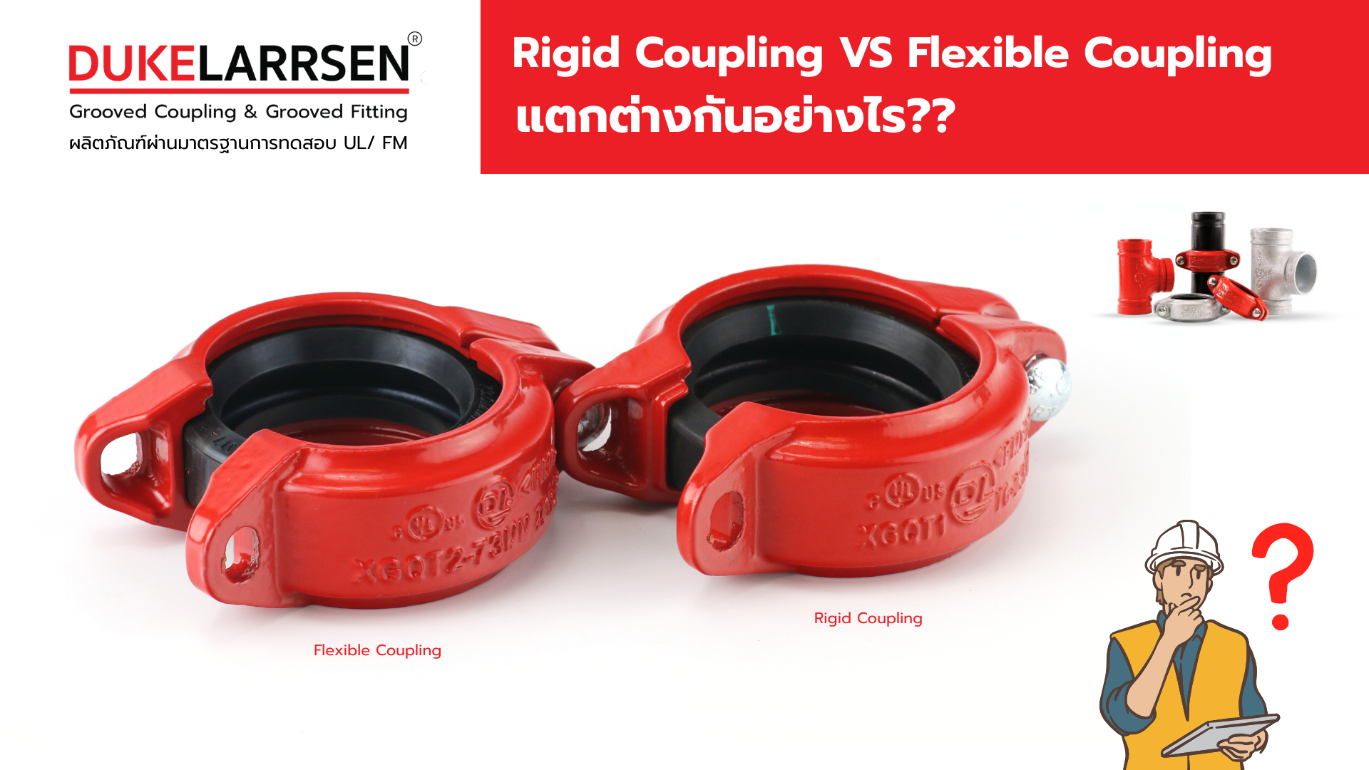

รุ่น Rigid Coupling VS Flexible Coupling ต่างกันอย่างไร?
ต่างกันตรง design ของตัวเรือนในบางส่วน? หรือต่างกันตรงที่คุณสมบัติการใช้งาน? บทความนี้ ดยุก ลาร์เซน จะเล่าเทคนิคการเลือกใช้ให้ฟัง…
Grooved Coupling คืออะไร?

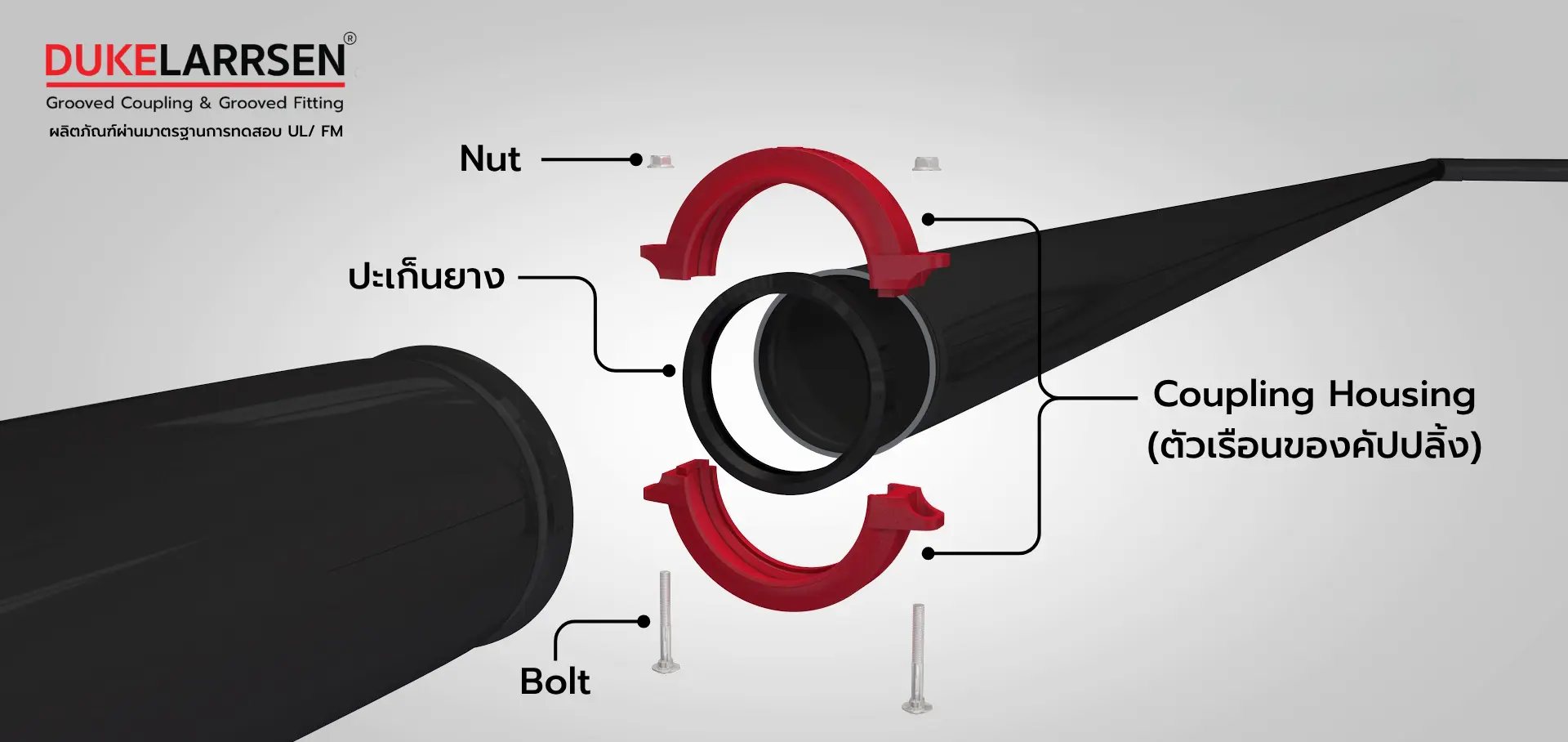

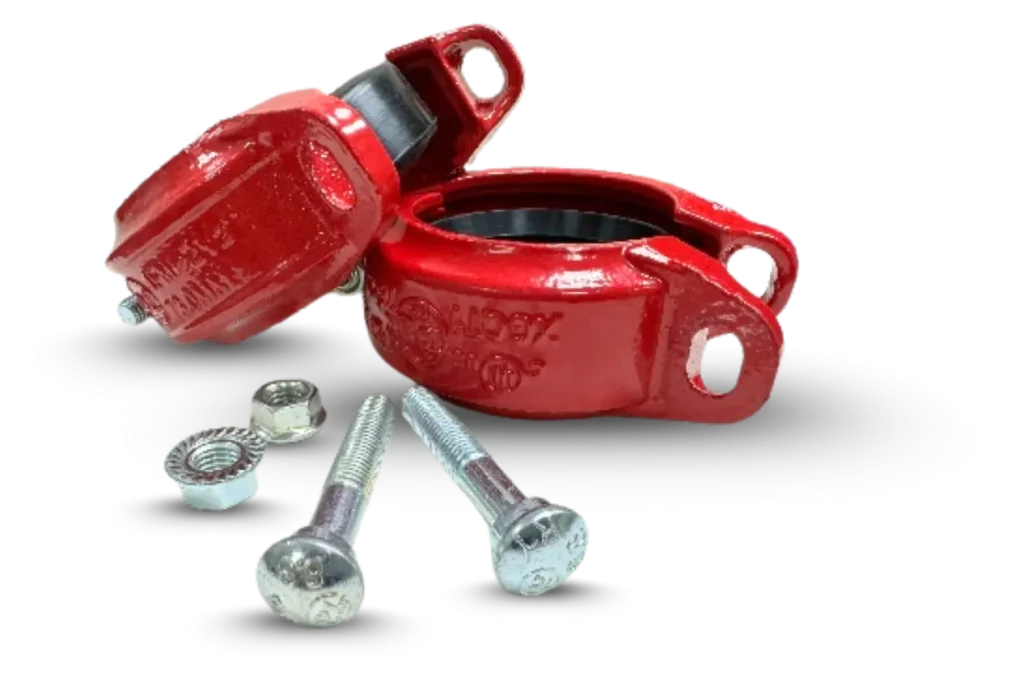

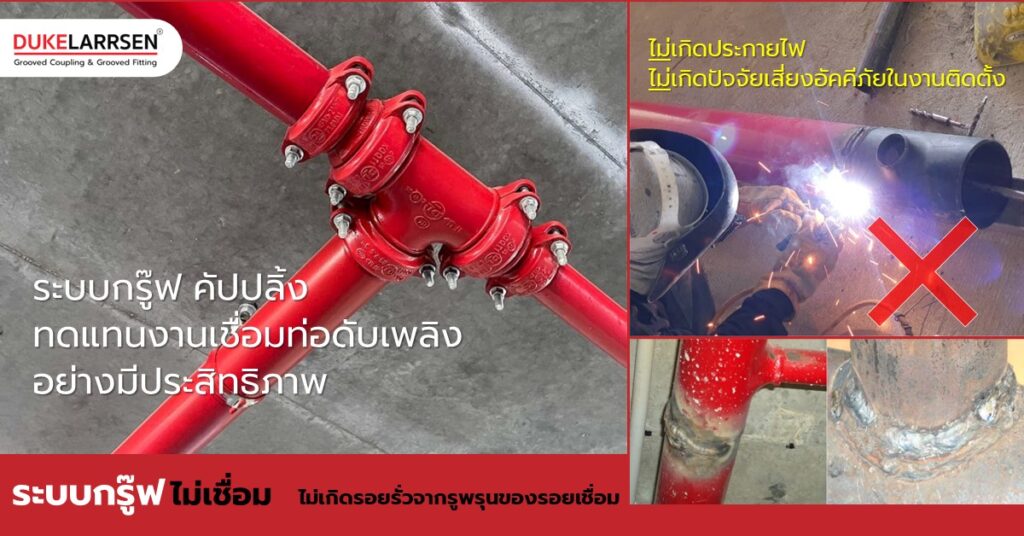

Grooved Coupling คือ ข้อต่อเหล็กหล่อ 2 ชิ้น แบบประกบล็อครอยต่อของท่อเพื่อเชื่อมต่อท่อเข้าด้วยกัน แทนการเชื่อมด้วยไฟฟ้าในแบบดั้งเดิม หรือเรียกอีกแบบหนึ่งว่าข้อต่อกรู๊ฟ โดยใช้เครื่องกรู๊ฟ Grooving Machine กดให้เกิดร่องกรู๊ฟบริเวณปลายท่อและข้อต่อ เพื่อให้ประกับของ Grooved Coupling วางบริเวณร่องกรู๊ฟของท่อหรือข้อต่อ (Grooved Fitting) ซึ่งเป็นอีกวิธีหนึ่งในการติดตั้งท่อระบบดับเพลิง ท่อน้ำทิ้ง โดยผลิตภัณฑ์ Grooved Coupling แบรนด์ ดยุก ลาร์เซนได้รับมาตรฐาน UL Listed, FM Approved ตามข้อกำหนดของ NFPA วิธีการติดตั้งดังกล่าวยังเข้ามาแก้ไขปัญหาที่เกิดจากการติดตั้งโดยวิธีการเชื่อมแบบดั้งเดิมที่ไม่ได้มาตรฐาน นอกจากนี้ยังช่วยในเรื่องการลดเวลาการติดตั้ง ไม่เกิดประกายไฟระหว่างการติดตั้ง ลดความเสี่ยงในการเกิดอัคคีภัย และสามารถปรับเปลี่ยนแนวท่อได้ง่ายในอนาคต โดยส่วนประกอบของGrooved Coupling มี ดังนี้
- Coupling Housing ตัวเรือนของคัปปลิ้ง
- Gasket ปะเก็นยางของคัปปลิ้ง
- Bolt & Nut ยึดระหว่าง Coupling Housing
ระบบกรู๊ฟ คัปปลิ้ง มีข้อต่อกรู๊ฟหลากหลายชนิดให้เลือกใช้ตามลักษณะของงาน ในบทความนี้เราจะกล่าวถึงความแตกต่างของ Coupling ท่อแต่ละชนิด Rigid Coupling และ Flexible Coupling ว่ามีคุณสมบัติแตกต่างกันอย่างไง
Coupling มีรูปแบบไหนบ้าง?
Rigid Coupling
Flexible Coupling

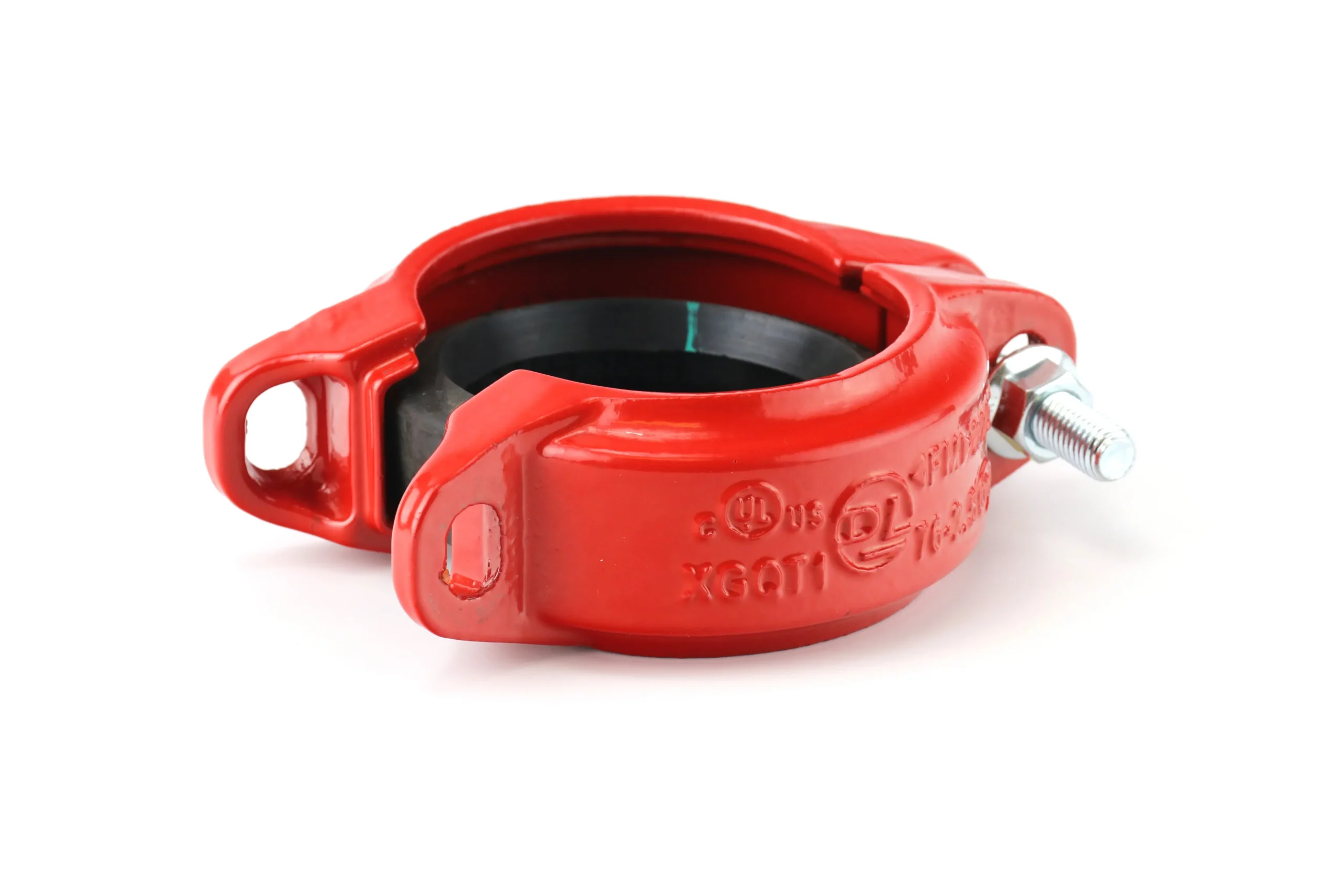

- Rigid Coupling คือ คัปปลิ้งชนิดรัดแน่นแบบมีลิ้นสลักเพื่อสอดล็อคทั้ง 2 ฝั่ง ไม่สามารถให้ตัวได้ เหมาะสำหรับการติดตั้งท่อในแนวนอน เพื่อให้แนวท่อตรงตลอดแนว ไม่มีการเยื้องศูนย์

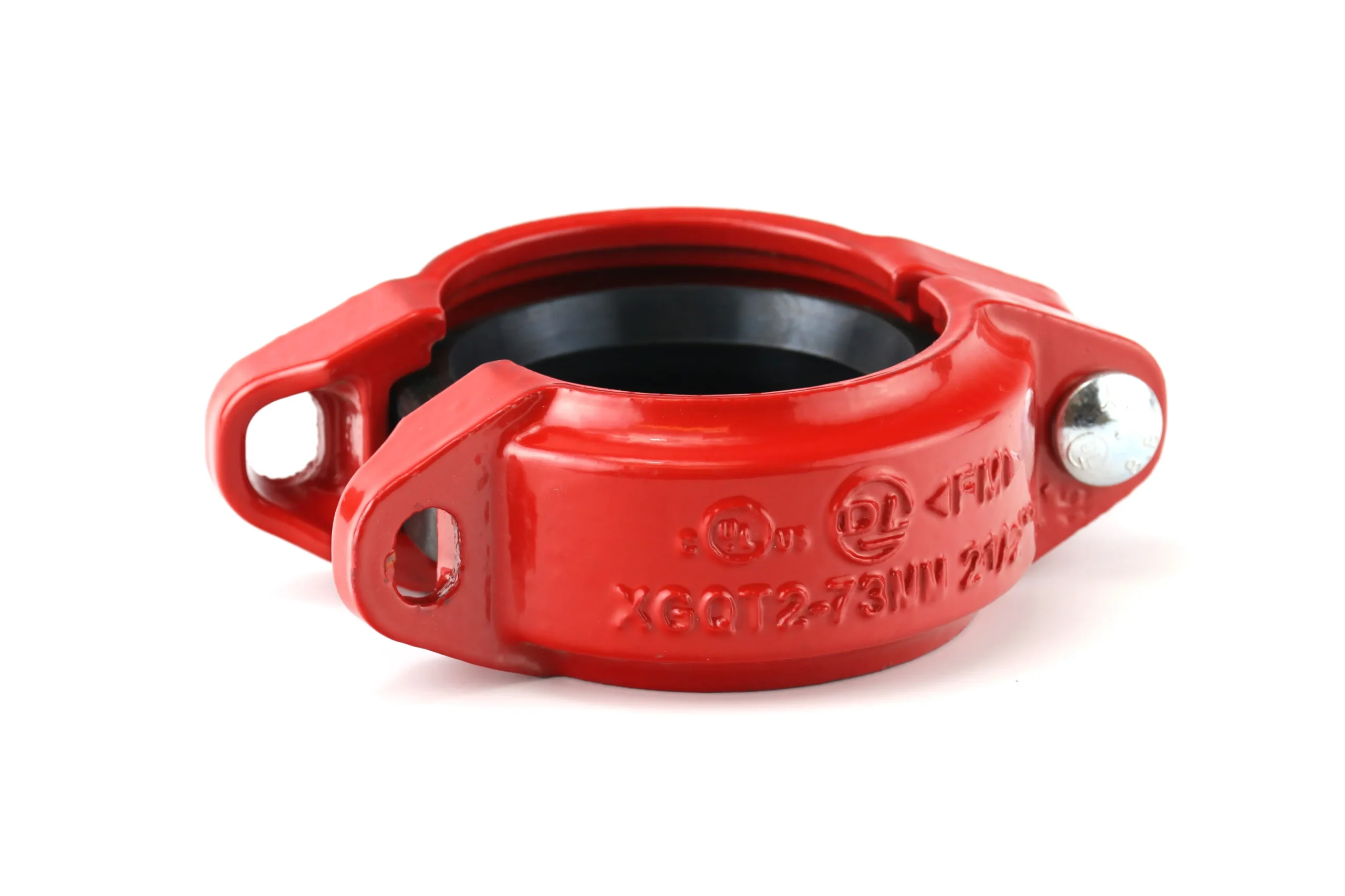

- Flexible Coupling คือ คัปปลิ้งชนิคให้ตัว สามารถให้ตัวได้ 0.567 ถึง 2.75 องศา (ขึ้นอยู่กับขนาดของ Coupling) เหมาะสำหรับแนวตั้ง หรือพื้นที่ที่มีแรงสั่นสะเทือน เช่นหน้าห้องปั๊ม หรือแผ่นดินไหว
ตารางสรุปความแตกต่างของกรู๊ฟคัปปลิ้งท่อ DUKE LARRSEN
| ชนิดของ Coupling | Rigid Coupling | Flexible Couling |
|---|---|---|
| รูปของ Coupling | | |
| Model | XGQT1 | XGQT2 |
| ลักษณะ | บริเวณปลายประกับมีลิ้นล็อค เพื่อให้ Coupling ล็อคแน่นหลังการติดตั้ง | บริเวณปลายประกับเรียบเสมอกัน ไม่มีลิ้นล็อค เพื่อให้มีระยะให้ตัว |
| การใช้งาน | เหมาะสำหรับการติดตั้งท่อในแนวนอน | เหมาะสำหรับแนวตั้ง หรือพื้นที่ที่มีแรงสั่นสะเทือน |
| ใช้กับท่อ Up Feed | ||
| ใช้กับท่อ Down Feed | ||
| ใช้กับท่อ Branch | ||
| รองรับแรงสั่น เช่น หน้าปั๊ม |
หลังการติดตั้งจะแยกชนิดของ Coupling ได้อย่างไร?

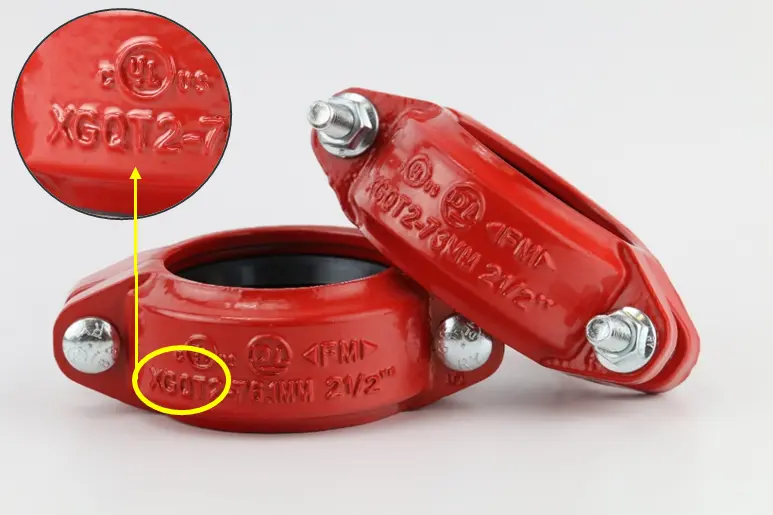

หลังจากการติดตั้ง Coupling หรือจะมีวิธีการสังเกตชนิดของ Coupling ยี่ห้อ DUKE LARRSEN ได้ง่าย ไม่จำเป็นต้องคล้าย Bolt & Nut ออก โดยการดู Medel บนตัวเรือนของ Coupling ดังตารางข้างต้น
XGQT1 = Rigid Coupling
XGQT2 = Flexible Coupling
นอกจากรหัสบนตัวเรือนเพื่อใช้แยกชนิดของ Coupling แล้วนั่น บนตัวเรือนยังมีการระบุขนาดในหน่วยมิลลิเมตรของ Coupling เพื่อจำแนกขนาดของ Coupling ได้อีกด้วย เนื่องจากมาตรฐาน BS และ ASTM สำหรับขนาด 2 ½” 5” และ 6” มีขนาดที่แตกต่างกัน ตามตารางด้านล่าง
| ขนาด | ASTM | BS |
|---|---|---|
| 2 ½ | 73.0 | 76.1 |
| 5” | 141.3 | 139.7 |
| 6” | 168.3 | 165.1 |
